Подключение к ProSafe-RS аналоговых датчиков по 2-х и 4-х проводной схеме

Пошаговый самоучитель ProSafe-RS




Содержание самоучителя


Урок 4
Подключение к ProSafe-RS аналоговых датчиков по 2-х и 4-х проводной схеме

Задание

Требуется подключить к первому каналу модуля аналогового ввода SAI143 контроллера ПАЗ пожарный ручной извещатель по 2-х проводной схеме, а ко второму каналу - детектор пламени по 4-х проводной схеме.

Решение

Оба датчика – токовые 4-20 мА.
В 2-х проводной схеме токовая петля питается от аналогового канала контроллера.
В 4-х проводной схеме токовая петля питается от аналогового канала датчика или от внешнего источника питания.
Каналы SAI143 настраиваются индивидуально.

Детектор пламени подключается к внешнему источнику питания для питания электроники и токовой петли.

Тип схемы подключения датчика настраивается программно и аппаратно.

  1. Аппаратная настройка выполняется с помощью перемычек на самом модуле аналоговых входов.

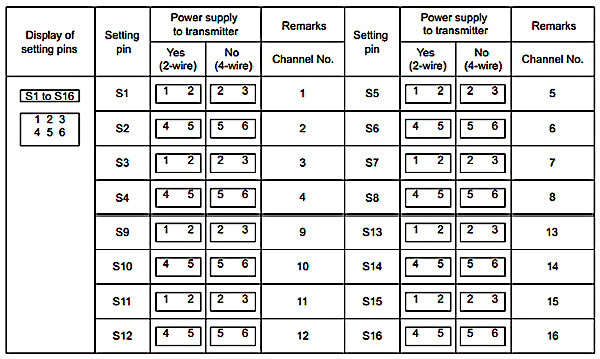

    Рис. Перемычки на аналоговых модулях

  2. Программная настройка выполняется в редакторе параметров модулей ввода-вывода:
    Tools > Engineering > I/O Parameter Builder
    Выбираем курсором модуль ввода-вывода, открываем закладку Channel, находим столбец Field Power Diagnosis, для канала ввода выбираем тип подключения: 2-Wire или 4-Wire.

  3. Схемой по умолчанию является 2-х проводная.

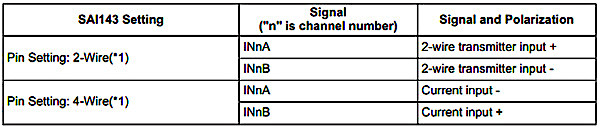

    Подключение датчиков к модулю ввода выполняется в соответствии с таблицей:

    Рис. Таблица

Урок 5 находится в разработке
